Garmin Forerunner 235 sustitución de batería y pantalla.

Muy buenas, aquí os dejamos un tutorial de reparación, del reloj GARMIN FORERUNNER 235, al que queremos darle una segunda oportunidad, le vamos a sustituir la batería y la pantalla.

Que podemos decir del Garmin Forerunner 235, pues en principio que lo ha dado todo después de 6 años de su compra, aparte de correr, hemos nadado, buceado, surfeado, kitesurf, trabajado y muchas más actividades. Hasta que llegó la pandemia del COVID-19, aquí es donde sufrimos un pequeño percance con los geles hidroalcohólicos, donde sin querer rociamos la pantalla del reloj y comenzó su deterioro, al ir despegando la pantalla y perder parte de su estanqueidad.

En un principio la cosa no fue a más y siguió funcionando, hasta que la batería llegó a su fin, bueno, esperamos darle una segunda vida con esta reparación no muy compleja.

Cuidado al limpiar el reloj con Alcohol, o otras fórmulas para su desinfección es bastante susceptible a estos productos.

Comenzamos

Para poder llevar a cabo la sustitución de la batería y el display nos harán falta las siguientes herramientas y materiales:

1. Espátula de plástico.
2. Lámina de acero para poder despegar la pantalla de o,5mm.
3. Destornillador thorx.
4. Pegamento T7000 o B7000.
5. Pistola de calor.
6. Pinza de presión.
Material a reemplazar:
1. Pantalla GF 235.
2. Batería 3,8V y 180mA.
3. Junta adhesiva de doble cara.

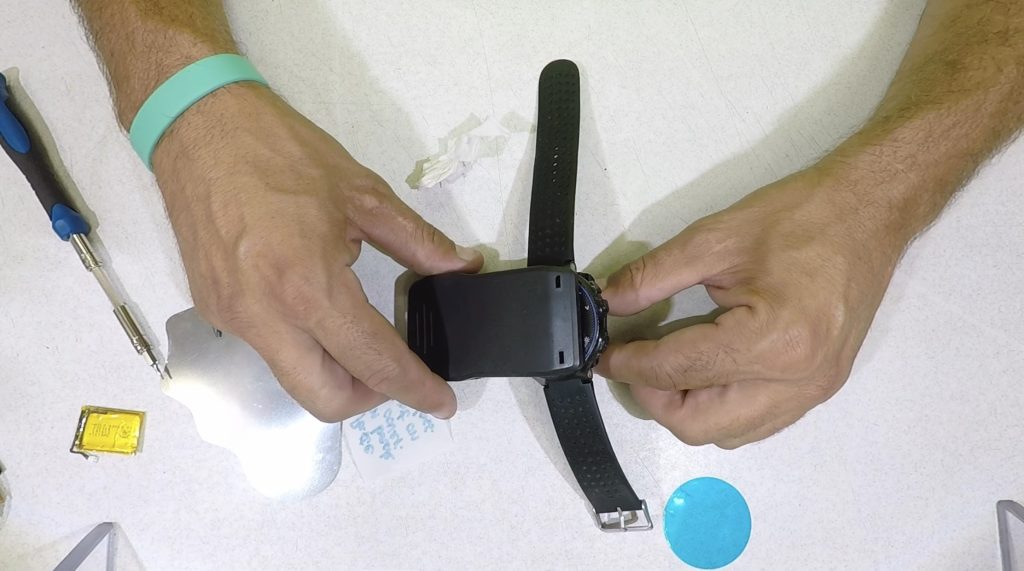

Garmin Forerunner 235 materiales

Garmin Forerunner 235 materiales

1. Pistola de calor.
Comenzaremos aplicando calor a una temperatura de 60° y separados del reloj Garmin entre 15 y 20 cn, durante unos 40 segundos. En nuestro caso ya estaba casi despegada la pantalla, por el uso de geles hidroalcohólicos para la desinfección, sin darnos cuenta al rociar el reloj con dichos geles se fue deteriorando la pantalla del reloj por este motivo he decidido sustituir la pantalla.

No obstante extrema precaución en este paso por que es el más delicado de la reparación, sobretodo si queréis sustituir la batería y reutilizar la pantalla ¡CUIDADO AL CALENTAR LA PANTALLA!.

Reparación Garmin 235, pantalla y batería.2

Reparar Garmin 235, pantalla y batería. 2

2. Despegar pantalla.
A continuación introduciremos la lamina de acero para despegar la pantalla, iremos poco a poco y aplicaremos una pequeña cantidad de alcohol isopropílico por el borde de la unión del cristal y el reloj, para que nos cueste menos y hacer menos fuerza para separar la. Justo debajo del logotipo de Garmin se encuentra la conexión con un cableflex, de la pantalla y el pulsómetro ¡cuidado aquí también! con no cortar dichos cables.

Reparación Garmin F235, pantalla y batería.3

Reparación Garmin F235, pantalla y batería.3

3. Adhesivo verde.
Una vez despegada la pantalla nos encontraremos con una fijación adhesiva de color verde en los dos conectores, retiraremos la cinta adhesiva para poder desconectar las dos conexiones.

Reparación Garmin Forerunner 235, pantalla y batería.4

Reparación Garmin Forerunner 235, pantalla y batería.4

4. Conectores.
Utilizaremos la espátula puesto que son unos conectores muy pequeños, y haremos palanca hacía fuera. Son dos conectores uno de pantalla y el del pulsómetro.

Reparación Garmin F235, pantalla y batería.5

Reparación Garmin F235, pantalla y batería.5

5. Destornillador.
Ahora vamos a utilizar un destornillador thorx, la placa base está fijada con un par de tornillos a la carcasa.

Reparación Garmin Forerunner 235, pantalla y batería.6

Reparación Garmin Forerunner 235, pantalla y batería.6

6. Antena GPS.
Una vez suelta la placa base veremos que en la parte superior a la misma altura del logotipo de Garmin, se encuentra alojada la antena GPS, que está encajada en la placa no se necesitará nada para extraerla.

Reparación Garmin Forerunner 235, pantalla y batería.7

Reparación Garmin Forerunner 235, pantalla y batería.7



Reparación Garmin Forerunner 235, pantalla y batería.8

Reparación Garmin Forerunner 235, pantalla y batería.8

7. Batería.
A continuación desconectamos la batería y despegamos de la placa base, que se encuentra fijada con cinta de doble cara.

Reparación Garmin Forerunner 235, pantalla y batería.9

Reparación Garmin Forerunner 235, pantalla y batería.9

A la hora de adquirir la batería nueva nos tendremos que asegurar que reúne las mismas características de tensiones y amperios, la batería de tiene acoplado un circuito electrónico para su carga y control.
Las características de la batería original son: 3’8V 180mAh

Reparación Garmin Forerunner 235, pantalla y batería.10

Reparación Garmin Forerunner 235, pantalla y batería.10

8. Nueva batería.
Llegados hasta aquí, conectaremos la batería nueva y la volveremos a pegar en la placa base con cinta de doble cara, a continuación insertamos la antena GPS, tiene una sola posición, y antes de fijar la placa base con sus tornillos, tiene que estar en su posición la antena para poder introducirla la placa base en la carcasa.

9. Limpieza.
Ahora ya si podemos fijar la placa base a la carcasa del Garmin forerunner 235, y conectaremos el cable flex del pulsómetro y con un poco de alcohol isopropílico  y la espátula limpiaremos los restos de pegamento, para asegurar una correcta fijación.

Reparación Garmin Forerunner 235, pantalla y batería.12

Reparación Garmin Forerunner 235, pantalla y batería.12

10. Cinta doble cara.
Siguiente paso, pegaremos la cinta adhesiva de doble cara en la carcasa del Garmin forerunner 235, si no disponéis de la cinta adhesiva también podéis pegar el display con el pegamento B7000 o T7000, en nuestro caso vamos también a utilizar el pegamento para tratar de dar una fijación  más efectiva.

Reparación Garmin Forerunner 235, pantalla y batería.13

Reparación Garmin Forerunner 235, pantalla y batería.13

Retiramos el film protector de la cinta adhesiva de doble cara, utilizando una lamina de plástico fina, o unas pinzas.

Reparación Garmin Forerunner 235, pantalla y batería.14

Reparación Garmin Forerunner 235, pantalla y batería.14

11. Comprobación, nueva pantalla.
A continuación conectamos el nuevo display y ponemos en marcha el Garmin Forerunner 235 para asegurarnos que funciona correctamente por lo menos las funciones básicas de On OFF, GPS, y luz de pantalla.

Reparación Garmin Forerunner 235, pantalla y batería.15

Reparación Garmin Forerunner 235, pantalla y batería.15

12. Adhesivo verde.
Volvemos a pegar el adhesivo verde de origen en los dos conectores del cable flex, si no lo hemos podido recuperar podemos utilizar una de similar característica, ej: cinta aislante.

Reparación Garmin Forerunner 235, pantalla y batería.16

Reparación Garmin Forerunner 235, pantalla y batería.16

13. Pegado y sellado T7000.
Llegamos casi al fin del proceso, ahora entra en juego el pegamento T7000, aplicaremos un cordón pequeño por la parte del interior lateral de la carcasa, en nuestro caso es un sellado extra que hemos querido dar. Si no se dispone de la cinta de doble cara se puede hacer solo con el pegamento, pero tendréis que aplicar una mayor cantidad, las diferencias del T7000 y B7000 simplemente son el tiempo de secado de pegamento, el T7000 es un poco más rápido.

Reparación Garmin Forerunner 235, pantalla y batería.17

Reparación Garmin Forerunner 235, pantalla y batería.17

14. Pinza de presión.
Y por último con una pinza de presión o un par de libros gordos aplicaremos sobre la pantalla quedando bien asentada en la base, limpia el excedente de pegamento y déjalo reposar unas 5 horas, después de las 5h lo puedes poner a cargar.

Reparación Garmin F235, pantalla y batería.18

Reparación Garmin F235, pantalla y batería.18

15. Fin.
Bueno espero que os haya gustado él tutorial, y no olvidéis compartirlo, hasta la próxima amigos.
